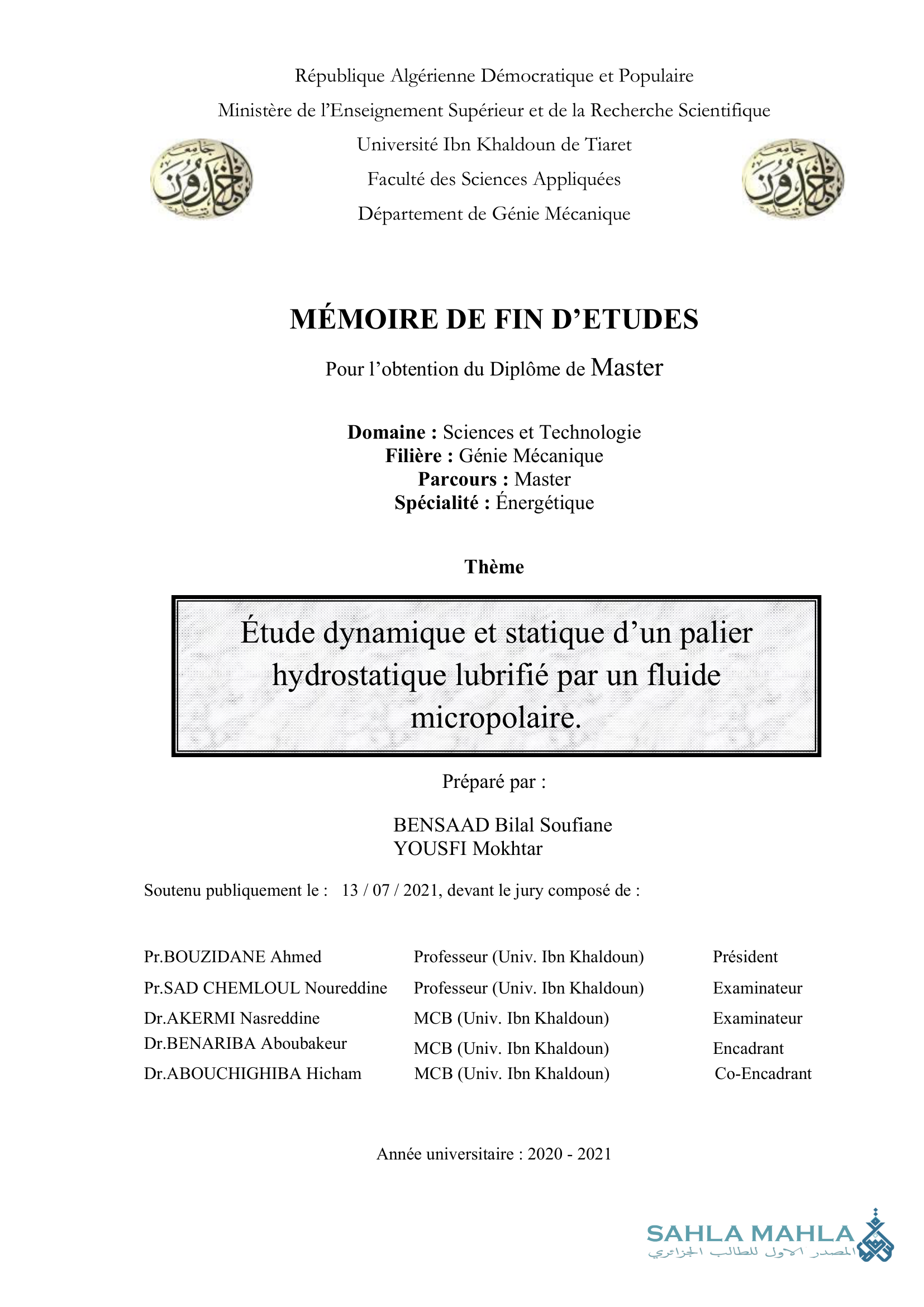

Étude dynamique et statique d’un palier hydrostatique lubrifié par un fluide micropolaire.
Des informations générales:
Le niveau |
Master |
Titre |
Étude dynamique et statique d’un palier hydrostatique lubrifié par un fluide micropolaire. |
SPECIALITE |
Énergétique |
Page de garde:
Sommaire:
Chapitre I : Étude bibliographique
I.1. Introduction
I.2. Généralités sur les butées et les paliers lisses
I.3. Définition d’un palier.
I.4. Classification des butées et paliers lisses
1.4.1. Butées et paliers simples
1.4.2. Palier hydrodynamique
1.4.3. Butées et paliers à roulements
1.4.4. Palier hydrostatique
1.4.4.1. Historiquement.
1.4.4.2. Palier à butées
1.4.4.3. Patins radiaux
1.4.4.4. Patins à multi direction
1.4.4.5. Palier hydrostatique à quatre patins
1.5. Lubrification d’un palier hydrostatique 1.5.1. Principes de la lubrification hydrostatique
1.5.1.1. Dans les systèmes à débit constant
I.5.1.2. Dans les mécanismes à pression constante
1.5.2. Résistances hydrauliques
1.5.2.1. Résistance hydraulique de type capillaire.
1.5.2.2. Résistance hydraulique de type orifice
1.5.3. Avantages de lubrification hydrostatique des paliers
1.5.4. Les lubrifiants
I.5.5. Fluide newtonien et non-newtonien
1.6. La lubrification micropolaire.
1.6.1. Définition
I.6.2. Les équations de la lubrification micropolaire.
1.6.3. Hypothèse et démonstration
1.6.4. Quelque application de la lubrification micropolaire
I.7. Dynamique de rotor
I.7.1. Modèles de rotors
I.7.2. Rotor rigide
1.7.3. rotor flexible
1.8. Conclusion
CHAPITRE II. Palier hydrostatique à quatre patins lubrifié par un fluide micropolaire
II.1. Introduction
II.2. Étude d’un palier hydrostatique à quatre patins
II.2.1. Butée hydrostatique à simple effet
II.2.2. L’équation de Reynolds modifiée
II.2.3. Description du palier infiniment long
II.3. La distribution de pression
II.3.1. Débit du lubrifiant
II.3.1.1. Débit du lubrifiant sortant de l’alvéole suivant l’axe z
II.3.1.2. Débit de la variation du volume dans l’alvéole
II.3.1.3. Débit de résistance hydraulique de type capillaire
II.3.2. La pression d’alvéole
II.3.3. La charge portante
II.4. Description d’un palier hydrostatique à quatre patins.
II.4.1. L’épaisseur du film lubrifiant
II.4.2. Vitesse d’écrasement
II.4.3. Le débit total
II.4.4. Dynamique de rotor
II.5. Méthode non linéaire
II.6. Méthode d’intégration numérique.
II.7. Méthode de NEWMARK
II.8. Conclusion
CHAPITRE III. Résultats et interprétations
III.1. Introduction
III.2. Les paramètres géométriques
III.3. Organigramme de calcul
III.4. Étude statique et dynamique d’un palier hydrostatique lubrifié par un fluide micropolaire
III.4.1. L’étude statique
III.4.1.1. L’influence de la longueur du capillaire le Sur le débit sortant Qs
III.4.1.2. L’influence du diamètre du capillaire de sur le débit sortant Qs
III.4.1.3. L’influence de la pression d’alimentation Ps sur le débit sortant Qs
III.4.1.4. L’influence de la longueur du capillaire le sur la charge statique Wo
III.4.1.5. L’influence du diamètre du capillaire de sur la charge statique Wo
III.4.1.6. L’influence de la pression d’alimentation Ps sur la charge statique Wo
III.4.2. L’étude dynamique
III.4.2.1. L’influence de la longueur du capillaire le sur l’amplitude des vibrations Ã
III.4.2.2. L’influence du diamètre du capillaire de sur l’amplitude des vibrations Ã
III.4.2.3. L’influence de la pression d’alimentation P, sur l’amplitude des vibrations Ã
III.4.2.4. L’influence de la longueur du capillaire le sur force transmise Fr
III.4.2.5. L’influence du diamètre du capillaire de sur la force transmise Fr
III.4.2.6. L’influence de la pression d’alimentation P, sur la force transmise Fr
III.4.2.7. L’influence de la longueur du capillaire le sur le débit total QT
III.4.2.8. L’influence du diamètre du capillaire de sur le débit total QT
III.4.2.9. L’influence de la pression d’alimentation P, sur le débit total QT
III.5. Conclusion
Conclusion générale
